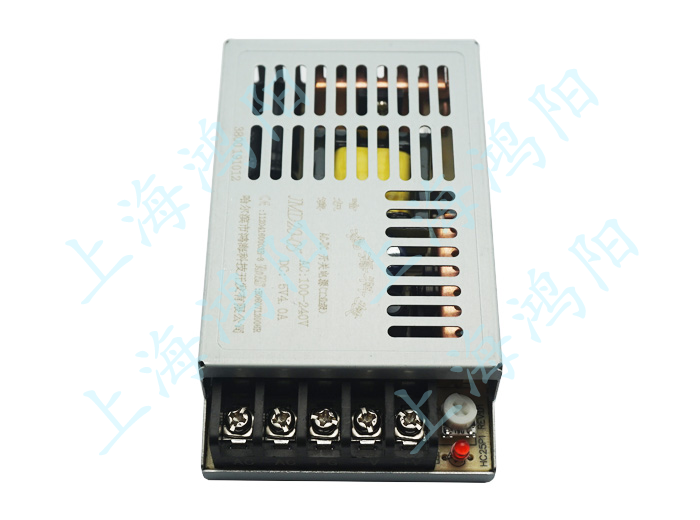

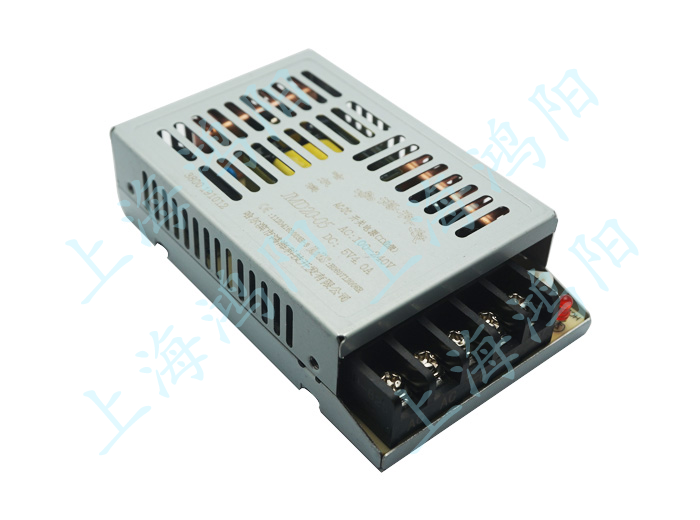

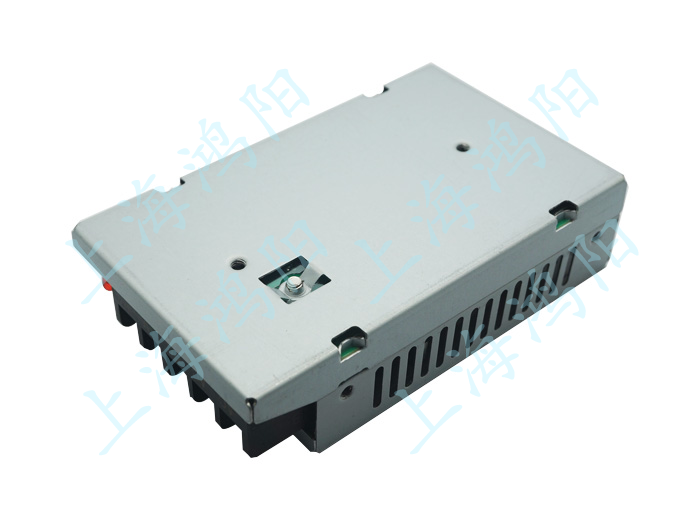

JMD20系列參數說明
▌結構 尺寸95.2×57.8×24.6mm重155克（接線式）
▌輸入 輸入電壓AC100~240V
DC130~370V
頻率:47~440Hz
沖擊電流:32A/AC220V
▌輸出 線性調整<1%的輸出電壓 (輔路<±5%)
紋波及噪聲<1%的輸出電壓(mVP-P)
溫度系數±0.2%
維持時間20ms
▌保護功能 過流超過標稱值的125%動作
短路保護自動恢復
過壓保護 達到115%~135%的電壓標稱值動作
▌絕緣強度 輸入~輸出AC1500V 1分鐘
輸入~FG AC1500V 1分鐘
輸出~FG AC500V 1分鐘
▌絕緣電阻 輸入~輸出≥100MΩ，直流500V
輸入~FG≥100MΩ，直流500V
輸出~FG≥100MΩ，直流500V
▌環境 使用環境-10℃~50℃，20%~90% RH(無凝露)
存儲環境-20℃~85℃，10%~95% RH(無凝露)
| 電源型號 | 輸出電壓/電流 | 功率 |
| 單 路 | ||
| JMD20-3.3 | 3.3V / 4.0A | 13W |
| JMD20-05 | 5V / 4.0A | 20W |
| JMD20-06 | 6V / 4.0A | 24W |
| JMD20-07 | 7V / 3.0A | 21W |
| JMD20-08 | 8V / 3.0A | 24W |
| JMD20-09 | 9V / 2.3A | 20W |
| JMD20-10 | 10V / 2.0A | 20W |
| JMD20-12 | 12V / 2.0A | 24W |
| JMD20-13.8 | 13.8V / 1.5A | 20W |
| JMD20-15 | 15V / 1.5A | 22W |
| JMD20-18 | 18V / 1.2A | 20W |
| JMD20-19 | 19V / 1.2A | 21W |
| JMD20-20 | 20V / 1.0A | 20W |
| JMD20-24 | 24V / 1.0A | 24W |
| JMD20-28 | 28V / 0.8A | 22W |
| JMD20-30 | 30V / 0.75A | 22W |
| JMD20-36 | 36V / 0.65A | 23W |
| JMD20-48 | 48V / 0.5A | 24W |
